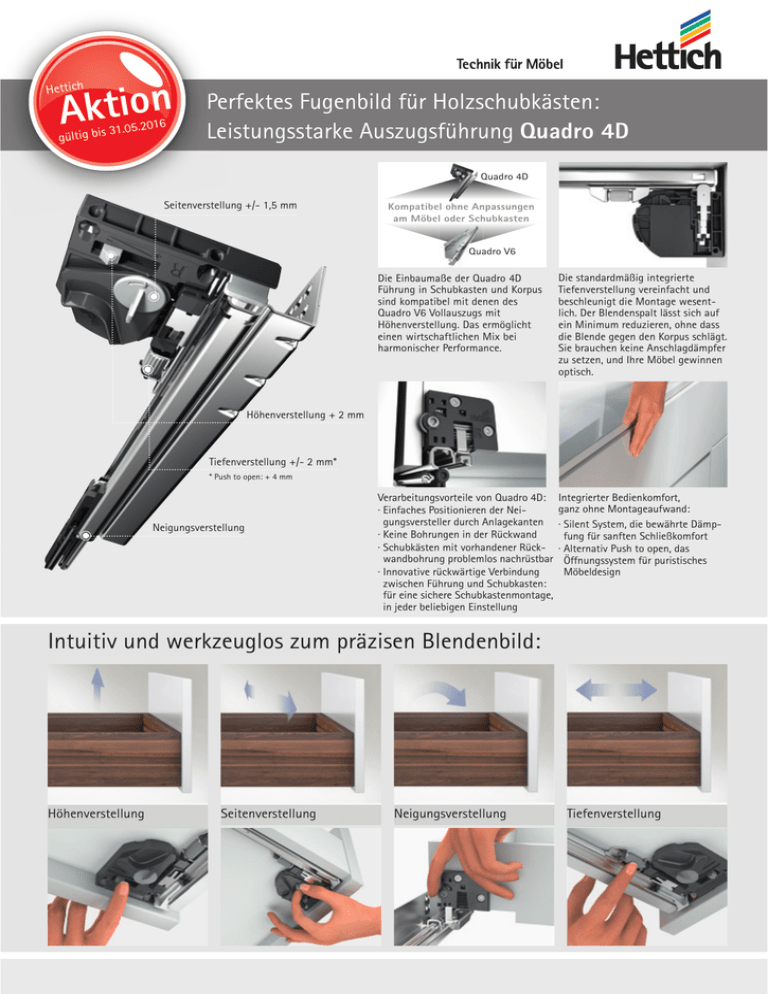

Perfektes
Fugenbild für Holzschubkästen:
Leistungsstarke Auszugsführung Quadro 4D
Le
Quadro 4D
Seitenverstellung +/- 1,5 mm
Kompatibel ohne Anpassungen
am Möbel oder Schubkasten
Quadro V6
Die Einbaumaße der Quadro 4D
Führung in Schubkasten und Korpus
sind kompatibel mit denen des
Quadro V6 Vollauszugs mit
Höhenverstellung. Das ermöglicht
einen wirtschaftlichen Mix bei
harmonischer Performance.
Die standardmäßig integrierte
Tiefenverstellung vereinfacht und
beschleunigt die Montage wesentlich. Der Blendenspalt lässt sich auf
ein Minimum reduzieren, ohne dass
die Blende gegen den Korpus schlägt.
Sie brauchen keine Anschlagdämpfer
zu setzen, und Ihre Möbel gewinnen
optisch.
Verarbeitungsvorteile von Quadro 4D:
· Einfaches Positionieren der Neigungsversteller durch Anlagekanten
· Keine Bohrungen in der Rückwand
· Schubkästen mit vorhandener Rückwandbohrung problemlos nachrüstbar
· Innovative rückwärtige Verbindung
zwischen Führung und Schubkasten:
für eine sichere Schubkastenmontage,
in jeder beliebigen Einstellung
Integrierter Bedienkomfort,
ganz ohne Montageaufwand:
· Silent System, die bewährte Dämpfung für sanften Schließkomfort
· Alternativ Push to open, das
Öffnungssystem für puristisches
Möbeldesign
Höhenverstellung + 2 mm
Tiefenverstellung +/- 2 mm*
* Push to open: + 4 mm
Neigungsverstellung
Intuitiv und werkzeuglos zum präzisen Blendenbild:
Höhenverstellung
Seitenverstellung
Neigungsverstellung
Tiefenverstellung
Auszugsführung
` Vollauszug Quadro 4D V6
` Belastbarkeit 30 kg
Quadro 4D V6 mit Silent System
Set besteht aus:
` 2 Stück Führungen
links / rechts
` 2 Stück Schnäpper
links / rechts
` 2 Stück Neigungsversteller
links / rechts
Nennlänge/
Schubkastenlänge NL mm
Mindestkorpus- Lochabstand b1 Lochabstand
tiefe KT mm
mm
b2 mm (optional statt b1)
250
280
300
320
350
380
400
420
450
480
500
520
550
580
600
263
293
313
333
363
393
413
433
463
493
513
533
563
593
613
142
160
192
192
192
224
224
224
256
256
288
288
288
352
352
Bestell-Nr.
Set
A9 181 288
A9 181 289
A9 181 290
A9 181 291
A9 181 292
A9 181 293
A9 181 294
A9 181 295
A9 181 296
224
224
224
A9 181 297
A9 181 298
A9 181 299
A9 181 300
A9 181 301
A9 181 302
Preis €*/
Set
VE
15,91
16,07
16,23
16,40
16,56
16,88
17,21
17,53
17,86
18,35
18,83
19,48
20,13
21,11
22,08
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
Preis €*/
Set
VE
17,34
17,52
17,69
17,87
18,05
18,40
18,76
19,11
19,47
20,00
20,87
21,58
22,56
23,53
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
1 Set
Quadro 4D V6 mit Push to open
Set besteht aus:
` 2 Stück Führungen
links / rechts
` 2 Stück Schnäpper
links / rechts
` 2 Stück Neigungsversteller
links / rechts
Nennlänge/
Schubkastenlänge NL mm
Mindestkorpus- Lochabstand b1 Lochabstand
tiefe KT mm
mm
b2 mm (optional statt b1)
250
300
320
350
380
400
420
450
480
500
520
550
580
600
263
313
333
363
393
413
433
463
493
513
533
563
593
613
142
192
192
192
224
224
256
256
256
288
288
288
352
352
Bestell-Nr.
Set
A9 181 303
A9 181 305
A9 181 306
A9 181 307
A9 181 308
A9 181 309
A9 181 310
A9 181 311
A9 181 312
224
224
224
A9 181 313
A9 181 314
A9 181 315
A9 181 316
A9 181 317
*Unverbindliche Preisempfehlung. Preise gültig bei Abnahme von ganzen Verpackungseinheiten zzgl. MwSt.
Firmenname:
Kunden-Nr.:
KREBS Baubeschlag GmbH
Ansprechpartner:
Tel.:
Köpenicker Straße 145
10997 Berlin Kreuzberg
Straße:
Tel.(030) 610097-0
Fax(030) 6183087
PLZ / Ort:
Händleradresse:
[email protected]
www.krebs-baubeschlag.de
Datum / Unterschrift:
Hettich FurnTech GmbH & Co. KG · Gerhard-Lüking-Straße 10 · 32602 Vlotho · Germany
Phone: +49 5733 798-0 · Fax +49 5733 798-201 · E-Mail: [email protected] · www.hettich.com
Technik für Möbel
Bestellnr.: 9 215 921
1602-002_Quadro4D_0216_HFT/de
© Hettich FurnTech GmbH & Co. KG
Technische Änderungen vorbehalten.
Die angegebene Belastbarkeit umfasst das Eigengewicht des Schubkastens inklusive Blende und Zuladung in kg nach EN 15338. Der jeweils gültige
Level ist am Produkt vermerkt. Die Belastbarkeit bezieht sich auf eine Referenzlänge von 500 mm. Bei anderen Nennlängen kann die Belastbarkeit
abweichen.
